Norma UNI 11673-1 progettazione posa in opera di infissi e serramenti

La norma UNI 11673-1 è la norma di riferimento per la progettazione della posa in opera dei serramenti. Non è obbligatoria, ma è diventata la base normativa per la gestione di eventuali controversie.

Contiene i requisiti e i metodi di verifica necessari per realizzare un corretto progetto di posa, coerente alle prestazioni certificate dei serramenti.

In questo articolo trovi le principali novità introdotte dalla norma UNI 11673-1. Vedremo insieme quali sono i principi che contiene e come ha cambiato la progettazione e l’installazione di infissi e serramenti.


Cosa dice la norma UNI 11673-1 “requisiti e criteri di verifica della progettazione della posa in opera”

La UNI 11673-1 fornisce indicazioni su come realizzare un progetto di posa coerente alle prestazioni del serramento che andiamo a installare.

Questo semplice principio è importantissimo:

La norma UNI 11673-1 dice che la posa in opera non deve peggiorare le prestazioni del serramento certificate dal produttore.

Contiene informazioni dettagliate sulle metodologie di progettazione e sul corretto utilizzo dei materiali di posa, con le loro prestazioni e i loro campi di applicazione.

Tratta anche la semplice sostituzione dei serramenti, con indicazioni su come gestirla.

Con la UNI 11673-1 diciamo addio al concetto di “regola d’arte”. Oggi il mondo dei serramenti ha un quadro normativo chiaro, con metodi di verifica ben definiti che non lasciano spazio a interpretazioni.

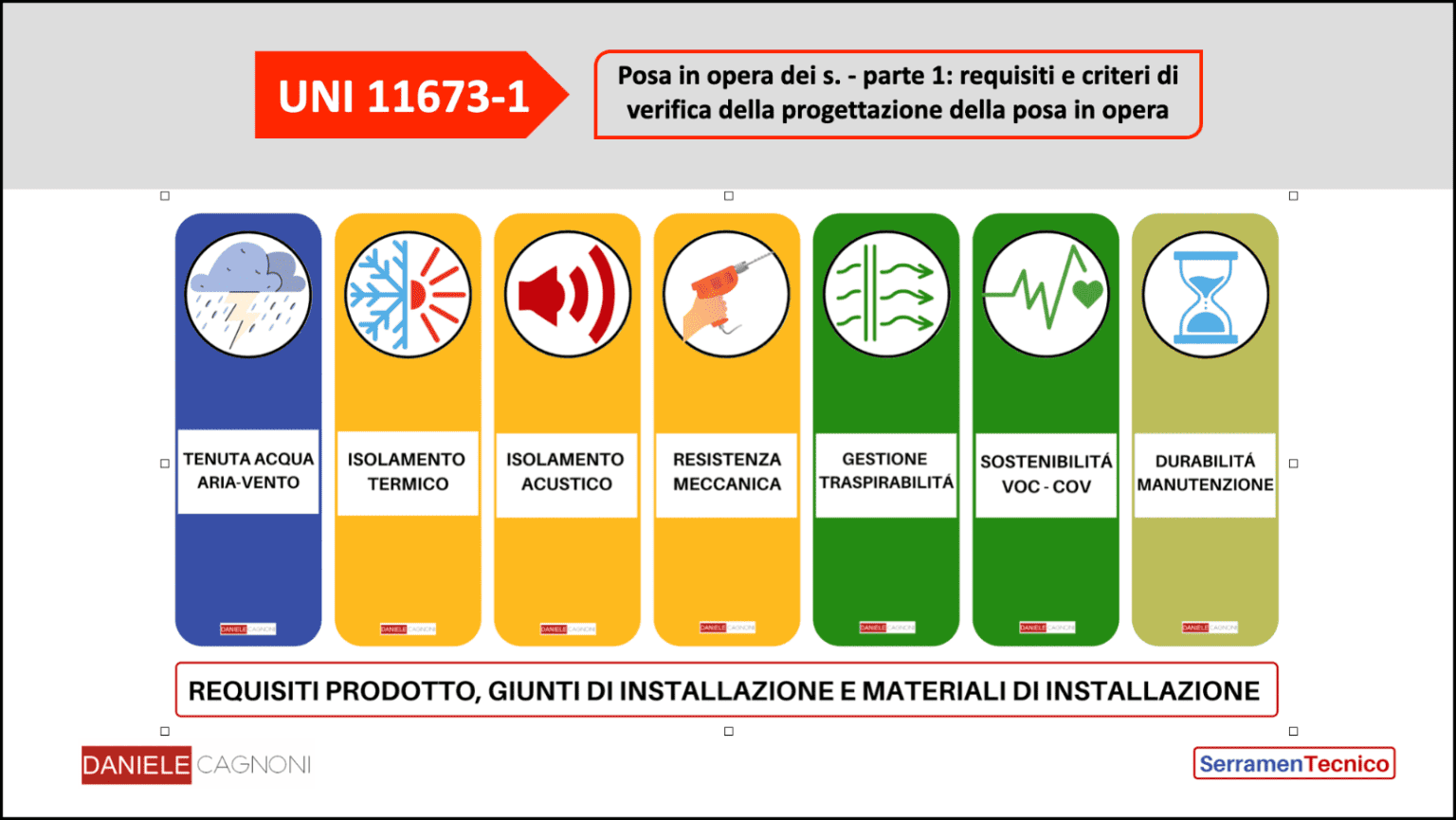

norma uni 11673 posa in opera serramenti
Frontespizio norma uni 11673-1

Chi dovrebbe conoscere la norma UNI 11673-1

La norma è dedicata a:

  • Progettisti che si occupano della progettazione del nodo di posa nelle nuove costruzioni;
  • serramentisti EQF 4, che devono saper realizzare delle tavole di posa da integrare al progetto e avere una conoscenza approfondita dei materiali e della gestione dei giunti di posa.

Gli argomenti della UNI 11673-1

Di seguito ho riassunto i principali argomenti trattati dalla norma UNI 11673-1.

Giunti di progettazione

All’interno della UNI 11673-1 si parla di progettazione, in dettaglio questa deve garantire che la posa non causi peggioramenti delle prestazioni dichiarate del prodotto. Nella progettazione saranno considerati anche i due giunti (o nodi) quello primario e quello secondario; il congiungimento tra telaio / contro-telaio e muro / contro-telaio .

Piani funzionali/metodo dei 3 colori

I giunti devono essere progettati secondo il “metodo dei 3 colori”. In particolare per ogni giunto sarà necessaria la progettazione a tre livelli: interno, intermedio, esterno. Acqua-Aria-Vento-Caldo-Freddo  lavorano sul serramento in modo diverso; il produttore certifica le tenute e le prestazioni nell’ambito della progettazione e produzione del manufatto, ma sta a noi applicare sistemi che vadano a coprire le esigenze di posa delle varie situazioni/esposizioni.

Isolamento termico

Nella norma si parla di ponti termici lineari, analisi delle isoterme, analisi della temperatura minima superficiale.

Queste verifiche servono ad evitare le principali criticità di montaggio, ottenendo un serramento in opera prestante e in grado di durare nel tempo.

Ventilazione

La UNI 11673-1 parla anche della corretta ventilazione da gestire con attenzione in particolare nella sostituzione dei serramenti.

Isolamento acustico

Anche l’acustica, correlata alla tenuta dei giunti di posa, viene trattata in modo esaustivo.

Tenuta all’aria e all’acqua

Secondo la UNI 11673-1 le prestazioni di permeabilità ad acqua e aria devono essere garantite agli stessi livelli tra posa e serramento. Servono i giusti sigillanti, progettati in base ai valori che dobbiamo ottenere.

Fissaggio meccanico

Tra gli argomenti trattati, c’è quello dei fissaggi meccanici per la resistenza al vento e all’effrazione.

Anche in questo caso, il fissaggio meccanico deve essere eseguito con i giusti prodotti e le giuste tecniche. L’obiettivo è garantire massima durata nel tempo e validare il montaggio.

Traspirabilità del giunto

Tutti i giunti devono assicurare il controllo del passaggio del vapore. Devono quindi essere progettati ad-hoc per rispondere a questa caratteristica.

Materiali da utilizzare per sigillare, riempire e isolare

La norma fornisce indicazioni specifiche sui materiali e sulle loro caratteristiche. Ci si sofferma in particolare sull’applicazione degli stessi e sulle prestazioni che ci consentono di ottenere. Non sono ammesse discontinuità tra serramento e isolante.

norma UNI 11673-1 posa in opera serramenti


Cosa dice la UNI 11673-1 sui giunti di posa del serramento

La UNI 11673-1 spiega che nel progetto di posa dobbiamo considerare i due giunti di posa, primario e secondario (la connessione tra telaio / contro-telaio e muro / contro-telaio).

Contiene le metodologie utili a progettare e verificare le prestazioni del giunto. Lo fa dividendo i giunti di posa in 3 piani funzionali (il metodo dei 3 colori).

metodo 3 colori norma UNI 11673-1


Piani funzionali Norma UNI 11673-1, il metodo dei 3 colori

L’obiettivo di un corretto progetto di posa è ottenere determinate prestazioni all’interno dei 3 piani funzionali.

Per rendere più semplice la comprensione di questo aspetto e l’attuazione delle disposizioni di posa con i giusti materiali li ho suddivisi in 3 colori.

  1. esterno (BLU):  è responsabile di tenuta aria-acqua-vento;
  2. intermedio (GIALLO): è la parte dove la muratura si congiunge con il controtelaio o con il telaio, responsabile dell’isolamento termo-acustico e della resistenza meccanica statica;
  3. interno (VERDE): è responsabile della corretta traspirabilità dei giunti e della prevenzione di condensa e muffa.

Per ottenere le prestazioni che servono in ogni colore servono i giusti materiali, da equilibrare in modo corretto e conforme alle prestazioni del prodotto che andiamo a installare.

metodo 3 colori norma UNI 11673-1


Come cambia la progettazione della posa in opera dei serramenti con la norma UNI 11673-1

La norma UNI 11673-1, assieme alle parti 2-3-4, è stata una vera e propria rivoluzione nel mondo dei serramenti.

Le indicazioni che fornisce, assieme ai suoi principi, aprono ad un modo diverso di progettare e installare i serramenti.

Abbiamo delle indicazioni chiare su come gestire i giunti di posa, sappiamo quali materiali vanno usati per ottenere determinate prestazioni e qual è il loro corretto utilizzo. Sappiamo anche come deve essere il vano murario e quali criticità prevenire in fase di predisposizione.

Abbiamo anche un principio fondamentale, quello di realizzare installazioni coerenti con le prestazioni del prodotto installato.


Per ottenere un’installazione corretta bastano norme e progettazione?

Norme e progettazione sono importanti. Il progetto di posa, con le sue disposizioni, deve però diventare realtà nella fase esecutiva.

Se utilizziamo ottimi materiali, ma fuori dai loro range di utilizzo, possono verificarsi delle criticità. Perdiamo prestazione e durata nel tempo.

Norme e progettazione gettano le basi di un ottimo risultato, ma servono anche mani esperte a lavoro.

La posa in opera dei serramenti dovrebbe essere sempre affidata a posatori formati e qualificati secondo la norma UNI 11673-2, rispettivamente posatori senior EQF 3, coordinati da un caposquadra EQF 4.

Per gestire la realtà del cantiere e le case dei clienti ci sono anche delle malizie frutto di studio ed esperienza, strategie che ci consentono di risolvere problemi e di ottenere le massime prestazioni dai prodotti installati.


Conclusioni

Con la norma UNI 11673-1 gli addetti ai lavori ottengono degli standard da seguire per progettare e mettere in pratica un montaggio corretto e coerente alle prestazioni dei serramenti che si vanno a installare.

Il cliente ottiene più garanzie, può richiedere un’installazione conforme alla norma UNI 11673-1, realizzata da posatori qualificati secondo la UNI 11673-2 e verificare il risultato con i metodi della UNI 11673-4.

La UNI 11673-1 è anche una solida base per la risoluzione di contenziosi dovuti a problemi di posa.

Rimangono delle malizie, da valutare caso per caso, che possono darci prestazioni ancora migliori.

Con la UNI 11673-1 la progettazione e l’esecuzione della posa in opera dei serramenti fanno un enorme passo in avanti. Regole, precisione e chiarezza entrano in questo aspetto lasciato a lungo nelle mani del sasso, forbici e carta.
